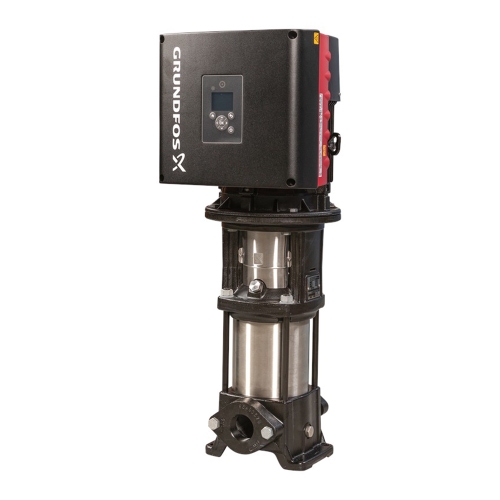

Grundfos CRE 5-9 B-A-A-E-HQQE pompa centrifuga multistadio verticale con convertitore di frequenza e regolatore PI digitale, sensore di pressione N, 9 giranti, prevalenza 87.87 m 93146531

Grundfos Pompe centrifughe multistadio Sensore di pressione N, alimentazione Trifase, IP55, larghezza cm 22, altezza cm 80.3, kg 39.4 - 93146531

Tecniche

• Velocità della pompa su cui sono basati i dati: 4000 giri/min
• Portata nominale: 8.02 m³/h
• Prevalenza: 87.87 m
• Prevalenza max: 113.4 m
• Stadi: 9
• Giranti: 9
• N. di giranti con diametro ridotto: 0
• NPSH basso: N
• Orientamento pompa: Verticale
• Sistemazione tenuta d'albero: Single
• Tenuta meccanica primaria: HQQE
• Codice per tenuta albero: HQQE
• Approvazioni: CE,EAC,UKCA,CURUS,SEPRO
• Approvazioni per acqua potabile: WRAS,ACS
• Tolleranza della curva: ISO9906:2012 3B
• Versione pompa: B
• Modello: A

Materiale

• Base: Cast iron-EN 1561 EN-GJL-200-ASTM A48-25B
• Girante: Stainless steel-EN 1.4301-AISI 304
• Codice materiale: A
• Codice per gomma: E
• Cuscinetto: SIC

Installazione

• Max temperatura ambiente: 50 °C
• Max pressione di funzionamento: 16 bar
• Max pressione alla temperatura citata: 16 bar / 120 °C-16 bar / -20 °C
• Tipo di collegamento: Oval / Rp
• Dimensione della connessione di entrata: 1 1/4 inch
• Dimensione della connessione di uscita: 1 1/4 inch
• Pressione nominale della connessione: PN 16
• Dimensione flange per il motore: FT130
• Codice attacco pompa: A

Liquido

• Liquido pompato: Acqua
• Gamma temperatura del liquido: -20 .. 120 °C
• Temperatura del liquido durante il funzionamento: 20 °C
• Densità: 998.2 kg/m³

Dati elettrici

• Motore standard: IEC
• Motore tipo: 100LA
• Potenza nominale: - P2 3 kW
• Potenza (P2) richiesta dalla pompa: 3 kW
• Motore sovra/sottodimensionato: 1 step oversized motor
• Frequenza di rete: 50 / 60 Hz
• Tensione nominale: 3 x 380-500 V
• Fattore assist: 0.00
• Corrente nominale: 5.80-4.80 A
• Cos phi - fattore di potenza: 0.91-0.86
• Velocità nominale: 360-4000 giri/min
• Classe di efficienza IE: IE5
• Rendimento motore a pieno carico: 90.7 %
• Classe di protezione (IEC 34-5): IP55
• Classe di isolamento (IEC 85): F
• Protezione motore integrata: ELET

Controlli

• Pannello di controllo: Standard
• Modulo Funzionale: FM310 - Advanced
• Convertitore di frequenza: Built-in
• Sensore di pressione: N

Altro

• Posizione morsettiera: 6
• Indice di efficienza minima: MEI ≥ 0.57
• Peso netto: 39.4 kg
• Peso lordo: 60.4 kg
• Volume imballo: 0.234 m³
