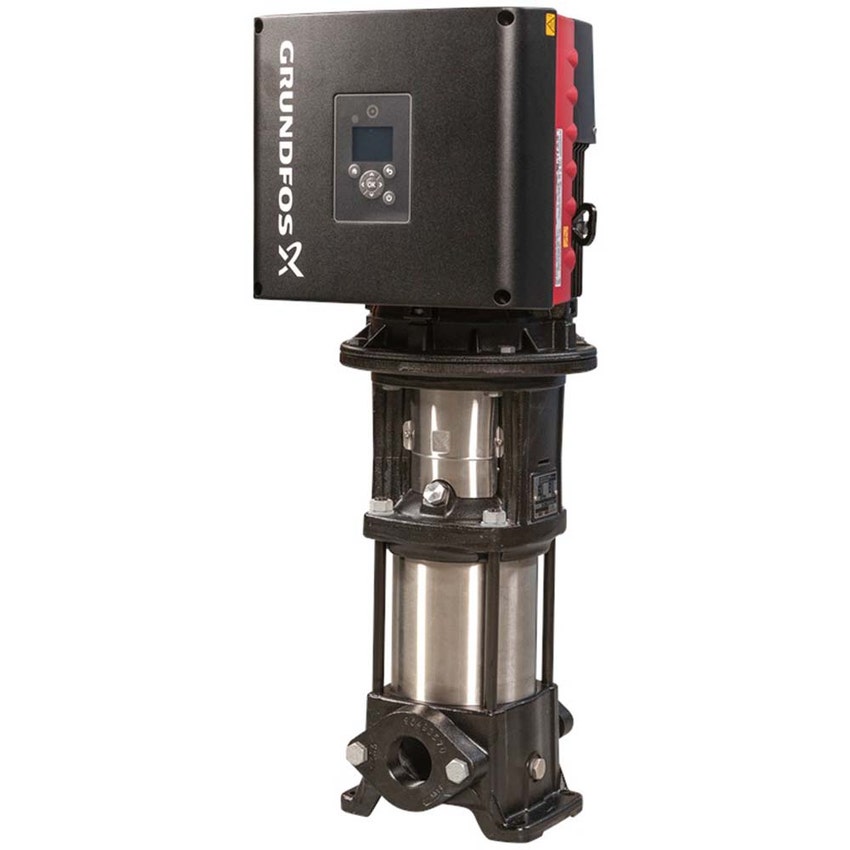

Grundfos CRE 10-3 A-A-A-E-HQQE pompa centrifuga multistadio verticale con convertitore di frequenza e regolatore PI digitale, sensore di pressione N, 3 giranti, prevalenza 41.06 m 93148904

Grundfos Pompe centrifughe multistadio Sensore di pressione N, alimentazione Trifase, IP55 - 93148904

Pompa centrifuga verticale, multistadio con bocche di aspirazione e mandata sullo stesso livello (in linea). La testa della pompa e la base sono in ghisa - tutte le altre parti a contatto con il liquido sono in acciaio inox. La tenuta meccanica della cartuccia assicura un'elevata affidabilità, maneggio sicuro e facile manutenzione e accesso. La trasmissione della potenza avviene tramite accoppiamento rigido. La pompa è dotata di un motore sincrono 3 fasi, a magnete permanente e raffreddato ad aria. Il rendimento del motore è classificato come IE5 secondo IEC 60034-30-2. Il motore è dotato di convertitore di frequenza integrato con regolatore PI. Ciò consente una regolazione fine della velocità del motore che, in tal modo, fornisce prestazioni adeguate alle richieste dell'impianto. Un pannello di controllo sulla morsettiera del motore consente l'impostazione del setpoint richiesto, nonché l'impostazione della pompa su funzionamento "Min." o "Max." o "Stop".

L'indicatore Grundfos Eye sul pannello di controllo fornisce un'indicazione visiva dello stato della pompa:

• "Accensione": Il motore è in funzione (spie verdi che girano) o non in funzione (spie verdi fisse)
• "Avviso": Il motore è ancora in funzione (spie gialle che girano) o si è arrestato (spie gialle fisse)
• "Allarme": Il motore si è arrestato (spie rosse lampeggianti).

La comunicazione con la pompa è possibile tramite Grundfos GO Remote (accessorio). Il telecomando consente di effettuare ulteriori impostazioni e leggere diversi parametri, come "Valore effettivo", "Velocità", "Potenza assorbita" e "Consumo di energia" totale. La morsettiera dispone di diversi ingressi e uscite che consentono di utilizzare il motore in applicazioni avanzate, ove numerosi ingressi e uscite sono richiesti:

• Due ingressi digitali dedicati
• Tre ingressi analogici, 0(4)-20 mA, 0-5 V, 0-10 V, 0,5-3,5 V
• Alimentazione di 5 V a potenziometro e sensore
• Un'uscita analogica, 0-10 V, 0(4)-20 mA
• Due ingressi digitali o uscite open-collector configurabili
• Due ingressi Pt100/Pt1000
• LiqTec, ingresso sensore protezione contro marcia a secco
• Ingresso e uscita Grundfos Digital Sensoralimentazione di 24 V per i sensori
• Due uscite relè segnale (contatti a potenziale zero)
• Collegamento GENIbus
• Interfaccia per il modulo fieldbus Grundfos CIM.

Adatto a:

• Riscaldamento negli edifici commerciali
• Aria condizionata - Edifici commerciali
• Aumento pressione - Edifici commerciali
• Teleriscaldamento
• Teleraffreddamento
• Lavorazione
• Lavaggio e pulizia
• Trasferimento di liquidi di processo
• Riscaldamento industriale
• Raffreddamento
• Approvvigionamento idrico industriale
• Acque reflue industriali
• Trattamento acque di processo industriale
• Dissalazione
• Osmosi inversa - Trattamento delle acque
• Captazione di acque superficiali
• Trattamento dell'acqua potabile
• Distribuzione idrica
• Irrigazione
• Soluzioni idrauliche solari
• Approvvigionamento idrico comunitario

Tecniche

• Velocità della pompa su cui sono basati i dati: 3820 giri/min
• Portata nominale: 12.76 m³/h
• Prevalenza: 41.06 m
• Prevalenza massima: 55.3 m
• Stadi: 3
• Giranti: 3
• N. di giranti con diametro ridotto: 0
• NPSH basso: N
• Orientamento pompa: Verticale
• Sistemazione tenuta d'albero: Single
• Tenuta meccanica primaria: HQQE
• Codice per tenuta albero: HQQE
• Approvazioni: CE,UKCA,SEPRO,RCM,
• Approvazioni per acqua potabile: WRAS,ACS
• Tolleranza della curva: ISO9906:2012 3B
• Versione pompa: A
• Modello: A

Materiale

• Descrizione, codici per materiali: A
• Descrizione, codici per componenti di gomma. E = EPDM, V=FPM: E
• Base: Cast iron, EN 1561 EN-GJL-250, ASTM A48-35B
• Girante: Stainless steel, EN 1.4301, AISI 304
• Codice materiale: A
• Codice per gomma: E
• Cuscinetto: SIC

Installazione

• Max temperatura ambiente: 50 °C
• Max pressione di funzionamento: 16 bar
• Max pressione alla temperatura citata: 16 bar / 120 °C | 16 bar / -20 °C
• Descrizioni, codici per attacco alla tubazione: A
• Tipo di collegamento: Oval / Rp
• Dimensione della connessione di entrata: 1 1/2 inch
• Dimensione della connessione di uscita: 1 1/2 inch
• Pressione nominale della connessione: PN 16
• Dimensione flange per il motore: FT115
• Posizione morsettiera: 6
• Codice attacco pompa: A

Liquido

• Liquido pompato: Acqua
• Gamma temperatura del liquido: -20 .. 120 °C
• Temperatura del liquido durante il funzionamento: 20 °C
• Densità: 998.2 kg/m³

Dati elettrici

• Motore standard: IEC
• Motore tipo: 90LD
• Potenza nominale - P2: 2.2 kW
• Potenza (P2) richiesta dalla pompa: 2.2 kW
• Motore sovra/sottodimensionato: Standard motor size
• Frequenza di rete: 50 / 60 Hz
• Tensione nominale: 3 x 380-500 V
• Fattore assist.: 0.00
• Corrente nominale: 4.15-3.4 A
• Cos phi - fattore di potenza: 0.93-0.87
• Velocità nominale: 360-4000 giri/min
• Classe di efficienza IE: IE5
• Rendimento motore a pieno carico: 90.1 %
• Classe di protezione (IEC 34-5): IP55
• Classe di isolamento (IEC 85): F
• Protezione motore integrata: ELET
• Codice motore: 98190193

Controlli

• Pannello di controllo: Standard
• Modulo Funzionale: FM300 - Avanzato
• Posizione morsettiera: 6
• Convertitore di frequenza: Built-in
• Sensore di pressione: N

Altro

• Indice di efficienza minima, MEI ≥: 0.70
• Peso netto: 43 kg
• Peso lordo: 47 kg
• Volume imballo: 0.143 m³
• N. file config.: 93141976
• Nazione di origine: HU
• Tariffa convenzione n.: 84137075
