Immergas ARES 150 TEC ErP Caldaia Basamento modulare a condensazione multibruciatore, alta potenza 3.025682

Caldaia a condensazione Basamento / A terra Immergas Ares 150 TEC ErP , a Metano, da Interno/Esterno, kW potenza 146.1, 14.2 l capacità di accumulo, A condensazione, 77 cm lunghezza, 76.4 cm larghezza, 115 cm altezza - 3.025682

GAMMA COMPLETA

ARES TEC ErP è stata progettata per costruire centrali da 150 a 7000 kW grazie alla possibilità di gestire elettronicamente fino a 8 caldaie in batteria. La gamma si compone di 10 modelli, ognuno costituito da più elementi termici che offrono grande flessibilità in termini di modulazione di potenza con un rendimento stagionale elevato. ARES TEC ErP è installabile anche a cielo aperto e per il suo straordinario rapporto potenza/dimensioni/peso è l’ideale quando lo spazio è ridotto.

TANTE CALDAIE IN UNA

ARES TEC ErP non è semplicemente una caldaia a condensazione, è il monoblocco multibruciatore che unisce più elementi termici indipendenti fra loro, gestiti da un’unica logica di controllo elettronico.

EFFICIENZA ELEVATA E RIDOTTO IMPATTO AMBIENTALE

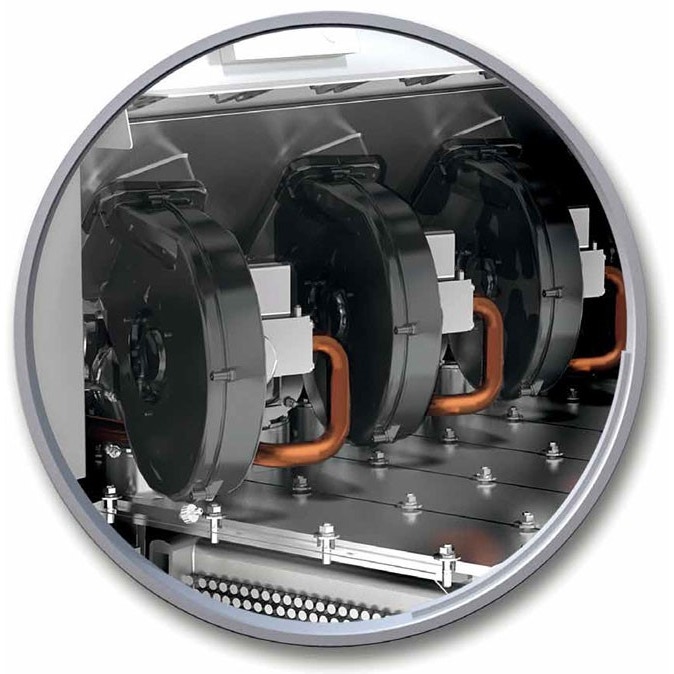

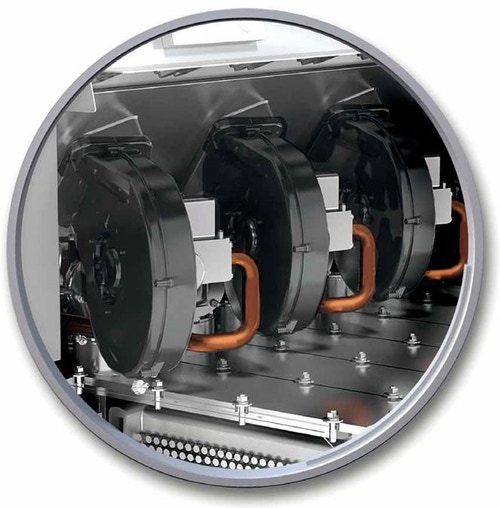

Il rapporto di modulazione che arriva fino a 1:40 comporta un rendimento stagionale altissimo. I bruciatori sono a premiscelazione totale, modulanti, a irraggiamento, a CO2 costante. Per questo consentono emissioni di NOX ridotte e basse perdite sensibili ai fumi.

GRANDE SILENZIOSITÀ

Nonostante le alte potenze sviluppate, l’innovativa tecnologia del circuito combustione e del monoblocco in lega di alluminio, silicio e magnesio, produce un’emissione sonora inferiore ai 49 dBA.

FLESSIBILITÀ DI INSTALLAZIONE ANCHE ALL’APERTO

La protezione elettrica IPX5D di serie permette l’installazione esterna anche a cielo aperto. Lo scarico fumi è posizionabile su 3 lati in tutti i modelli e, nelle versioni ARES 150-200-350 TEC ErP, gli attacchi idraulici e gas sono reversibili.

TECNOLOGIA COSTRUTTIVA

ARES TEC ErP è costituita da elementi termici preassemblati in lega di alluminio/silicio/magnesio in cui lavorano più unità di combustione complete. Questa lega garantisce un’elevata resistenza alla corrosione delle condense acide. Ciascun elemento termico ha un range di funzionamento che va da 12 a 50 kW fino alla versione ARES 350 TEC ErP mentre per le versioni ARES 440 TEC ErP e successive, il range va da 22 fino a 108 kW.
È importante mantenere il pH dell’acqua di riempimento dell’impianto di riscaldamento, compreso tra 6.5 e 8, con una durezza di 15 °F (rif. UNI 8065 - D.I. 26/06/15 “requisiti minimi”).

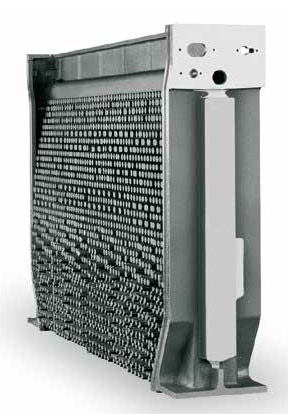

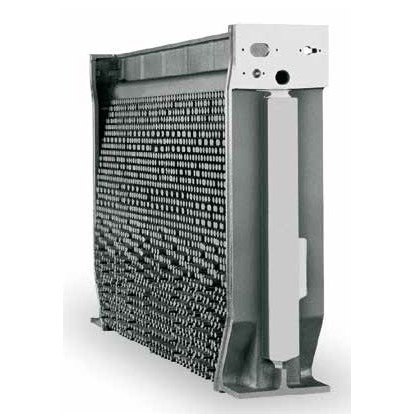

ELEMENTO TERMICO

Sul lato fumi è stata creata una ampia superficie di scambio mediante una fitta piolinatura. Ogni elemento termico è dotato di:

• Bruciatore ad irraggiamento premiscelato modulante
• Valvola gas modulante doppio stadio
• Accensione elettronica a ionizzazione
• Sonde NTC di controllo temperatura
• Termostati di sicurezza e vetro spia

Gli scarichi degli elementi termici (fumi e condense acide) confluiscono in apposito collettore di drenaggio, realizzato in acciaio inox e posto alla base della caldaia.

ELETTRONICA DI GESTIONE

ARES TEC ErP viene fornita di serie di sonda esterna e sonda per bollitore sanitario. Il pannello di controllo HSCP [Heating System Control Panel] presente in caldaia è dotato di display LCD retroilluminato sul quale è possibile programmare: fasce orarie, programmi giornalieri e settimanali, curve climatiche, antilegionella e altre impostazioni.
L’elettronica di base della caldaia chiamata BCM [Boiler Control Manager] è stata concepita per la gestione di:

• Un circolatore per la mandata diretta all’impianto
• Un circolatore per la gestione di un accumulo sanitario
• Un circolatore per un eventuale anello primario

Inoltre la BCM svolge la funzione di centralina di backup prendendo il controllo del generatore e garantendo un funzionamento di emergenza nel caso di avaria del pannello di controllo HSCP. Sempre di serie con ARES TEC ErP viene fornito anche un modulo multifunzione SHC [Slave Heating Controller], trattasi di un’elettronica di integrazione in grado di gestire fino a tre circuiti utilizzatori come: circuiti solari, zone miscelate, ulteriori bollitori sanitari, ecc…
Per applicazioni in cascata è inoltre presente un kit regolatore di cascata in grado di gestire fino ad 8 generatori in batteria.
