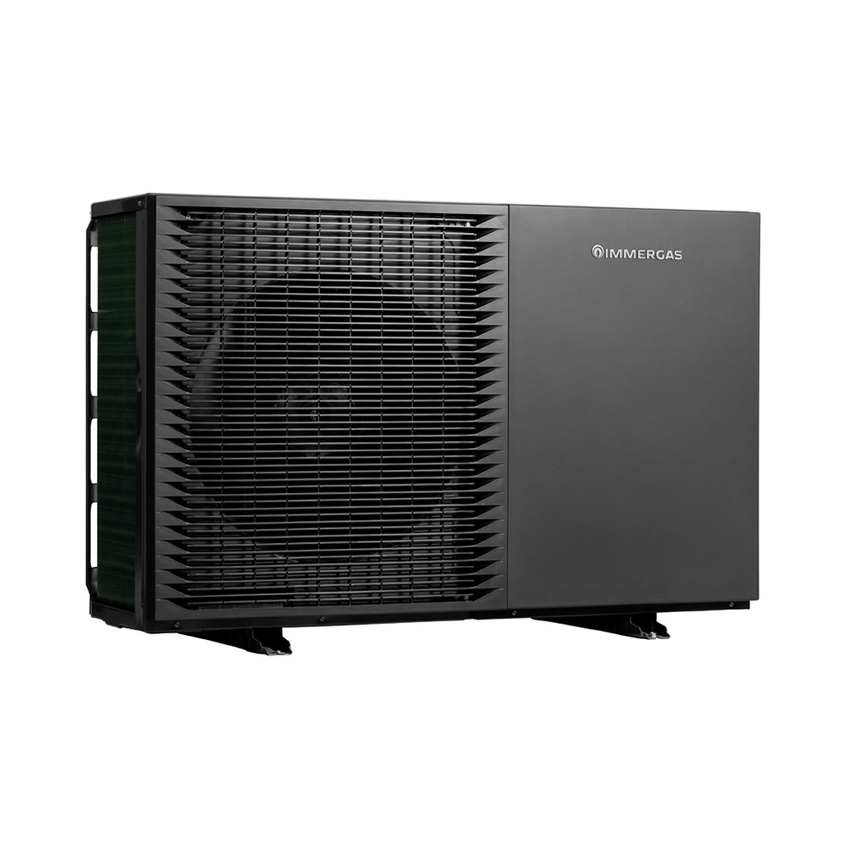

Immergas MAGIS M5 TOP R290 Pompa di calore aria-acqua monoblocco monofase 5 kW 3.035574

Pompa di calore monoblocco Immergas Magis M5 TOP, temperatura massima di mandata °C 75, alimentazione Monofase, gas refrigerante R290, potenza caldo kW 5, potenza freddo kW 5, lunghezza cm 55, larghezza cm 127, altezza cm 85 - 3.035574

MAGIS M TOP è la gamma IMMERGAS di Pompe di Calore idroniche monoblocco ad R290 per esterno, reversibili con tecnologia ad inverter. MAGIS M TOP è caratterizzata da elevati valori di efficienza energetica, garantendo al contempo un Set Point di mandata massima di 75 °C in riscaldamento, agevolando quindi l'integrazione su impianti ad alta temperatura. Massimo comfort con il minimo impatto ambientale, grazie all'impiego del gas refrigerante naturale R290 a basso GWP (pari a 3), mantenendo una rumorosità estremamente contenuta. L'intera gamma si distingue per numerosi vantaggi tecnici: in primis la semplicità d'installazione, essendo ermeticamente sigillata non è necessario essere in possesso del patentino F-GAS; oltre a questo, si ha un'elevatissima flessibilità impiantistica.

Con la pompa di calore vengono forniti di serie:

• Pannello di Controllo NEXIS filare, dal quale si effettua l'impostazione dei parametri del generatore e dell'impianto, utilizzabile come cronotermostato modulante per il controllo della temperatura ed umidità ambiente. Dotato di un design innovativo con uno schermo a colori TFT da 4,3", il pannello fornito di serie è di colore nero (RAL7030), ma come optional può essere acquistato separatamente anche di colore bianco (RAL9010);
• Scheda di Supervisione E-BOX TOP, è il cervello dell'impianto sulla quale si andranno a collegare, oltre a MAGIS M TOP ed al Pannello di Controllo NEXIS, tutti i componenti elettronici principali.

Viene mantenuto un family feeling tra questi componenti, ma la scheda E-BOX TOP è disponibile solo di colore bianco (RAL9010). Attraverso E-BOX TOP è possibile gestire fino a 3 zone termiche indipendenti (dirette o 3 zone miscelate) e fino a 2 deumidificatori (in aria neutra o raffreddata), 1 resistenza lato impianto e 1 lato bollitore sanitario. MAGIS M TOP ad oggi può essere installata solo singolarmente, prossimamente tramite aggiornamento sarà possibile installarla anche in cascata semplice fino a 6 apparecchi di pari taglia, ampliando le possibilità d'uso in impianti di maggior potenza. Tutti i modelli MAGIS M TOP sono equipaggiati di serie di: flussimetro, cavo scadaldante e resistenza antigelo per vaschetta raccogli condensa, sensore di pressione, filtro a Y, disareatore con relativa valvola di sicurezza da 2,5 bar, vaso di espansione da 10 litri e pompa di circolazione PWM a basso consumo elettrico e ad alta prevalenza. MAGIS M TOP rispetta i requisiti della Direttiva ErP (2009/125/ EC) ed ELD (2010/30/EC), oltre ad eventuali requisiti più restrittivi previsti da Regioni e/o Province Autonome; sono disponibili numerosi kit optional che ne permettono un utilizzo flessibile in ogni circostanza.

Componenti principali:

• Scambiatore aria/gas refrigerante con batteria esterna alettata
• Valvola di laminazione elettronica bidirezionale
• Compressore rotativo Rotary con azionamento ad inverter per offrire bassi consumi di energia
• Valvola d'inversione a 4 vie (funzionamento reversibile a ciclo pompa di calore oppure a ciclo frigorifero)
• Sistema per la rilevazione della pressione massima e minima per il corretto funzionamento del compressore
• Singolo ventilatore assiale DC Inverter a velocità variabile con giranti a tre pale
• Griglia metallica di protezione della batteria alettata
• Flussimetro DN20 ad innesto rapido
• Scambiatore gas refrigerante/acqua a 42 piastre in acciaio Inox coibentato
• Disareatore per espellere aria ed eventuali fughe di gas R290 presenti all'interno dell'impianto idraulico
• Valvola sicurezza impianto a 2,5 bar con relativo tubo di scarico
• Sensore per la lettura della pressione dell'impianto idraulico (da Pannello di Controllo NEXIS filare, di serie)
• Vaso di espansione da 10 litri nominali
• Cavo scaldante antigelo da 50 W avvolto su vaso di espansione e relativo tubo di collegamento, attivato in funzione della temperatura esterna
• Circolatore UPM4L da 7 metri c.a. con controllo PWM modulante automatico in funzione della differenza di temperatura impostata
• Resistenza antigelo da 150 W per vaschetta raccolta condensa
• Filtro a maglia metallica ad "Y" per impianto idraulico ed raccordo di scarico condensa forniti di serie
• Attacchi idraulici di mandata e ritorno da G1”

• Gas refrigerante: R290
• Temperatura massima di mandata acqua impianto fino a 75 °C in riscaldamento (65°C per il servizio sanitario)
• Temperatura minima di mandata acqua impianto fino a 5 °C in raffrescamento
• Funzionamento fino a temperature esterne di -25°C in inverno e 43°C in estate (46°C con resistenza integrativa sanitario, optional)
• È possibile gestire fino a 3 zone termiche indipendenti in riscaldamento o raffrescamento (3 zone miscelate), gestendo circolatori, miscelatrici e deumidificatori (eventualmente con Kit Espansione Supplementare cod. 3.035840 o Kit Scheda Relè Gestione Deumidificatori cod. 3.036231)
• Predisposizione per controllo della produzione di ACS mediante attivazione di valvole deviatrici
• Gestione di resistenze elettriche integrative impianto e sanitario, definendo se attivarle alternativamente o contemporaneamente a MAGIS M TOP
• Possibilità di configurare un'uscita digitale per comandare valvole deviatrici estate/inverno
• Funzione scaldamassetto, con definizione dei Set di mandata di temperatura massimo e minimo e tempo di permanenza di tali Set
• Funzione Silent Mode, programmazione oraria a 4 livelli per ridurre la pressione sonora dell'apparecchio fino a 35 dB (misura effettuata a 3 metri di distanza dal davanti della pompa di calore)
• Funzione concomitanza, per soddisfare contemporaneamente 2 servizi differenti, gestendo contestualmente resistenza elettrica integrativa sanitaria e Pompa di Calore sul riscaldamento
• Funzione BOOST sanitario, consente di usare tutta la potenza disponibile (PdC e resistenza elettrica sanitaria) per minimizzare il tempo di carica del bollitore
• Funzione antigelo per assicurare protezione contro l'eventuale formazione di ghiaccio
• È possibile rimuovere l'aria presente in impianti nuovi o esistenti tramite la funzione disareazione
• Possibilità di controllo di un circolatore di ricircolo ACS e relativa sonda di temperatura
• Funzione Antilegionella programmabile (non necessaria resistenza elettrica sanitario, optional) per trattamento bollitore sanitario ed eventuale anello di ricircolo
• Gestione di un programma vacanze per disattivare la pompa di calore nel caso di assenza prolungata dall'abitazione
• Ingresso configurabile per forzare l’attivazione della pompa di calore in caso di sovraproduzione di energia elettrica da parte di un impianto fotovoltaico
• Gestione remota da applicazione per smartphone con Kit Gateway V2 (optional)
• Possibilità di abbinamento a sistemi domotici BMS
