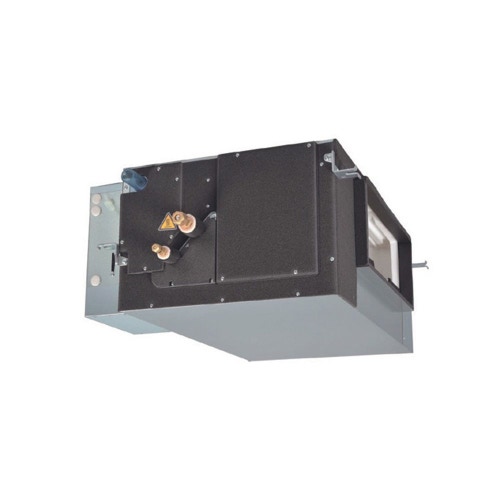

Mitsubishi Modulo ad espansione diretta per il controllo della temperatura abbinabile a Lossnay LGH-80/100 GUG-02SL-E

Ventilatore Mitsubishi Ventilazione commerciale GUG-02SL-E, 103.4 cm lunghezza, 49.2 cm larghezza, 39.4 cm altezza

Grazie alla sezione modulare aggiuntiva GUG è possibile costituire in abbinamento al recuperatore di calore Lossnay LGH un sistema flessibile di trattamento dell’aria esterna in grado di neutralizzare il carico dell’aria esterna o, contestualmente, contribuire ad abbattere i carichi termici ambiente.

Controllo preciso e comfort totale

I moduli ad espansione diretta GUG permettono di gestire due tipi di controllo:

• RA TEMPERATURE CONTROL (Controllo della temperatura di ritorno)
  Per abbattere parzialmente o totalmente i carichi termici impostando una temperatura ambiente. Il sistema Lossnay + GUG modulando la temperatura in mandata tende a mantenere le condizioni confortevoli interne secondo le impostazioni dell’utente.


• SA TEMPERATURE CONTROL (Controllo della temperatura di mandata)
  Per immettere una portata di aria in ambiente ad una temperatura definita. Il sistema Lossnay+GUG mantiene la temperatura dell’aria di mandata in prossimità della temperatura impostata fornendo aria neutra agli ambienti interni.
  La sezione modulare GUG, viene installata a valle della mandata dell’aria (Supply Air) del recuperatore Lossnay LGH-RVX(T) e necessita l’abbinamento ad una unità esterna della serie Mr. Slim Power Inverter PUHZ-ZRP.

Regolazione e controllo

Il modulo GUG viene comandato attraverso un comando remoto dedicato (incluso nella fornitura) che permette di impostare i parametri di funzionamento quali ON/OFF, Settaggio Temperatura, Modalità operativa (Riscaldamento, Raffrescamento, Ventilazione).

Funzionamento con due comandi remoti (PZ-61DR-E e comando remoto GUG)
Nel sistema Lossnay+GUG il recuperatore Lossnay può essere dotato di comando remoto dedicato (PZ-61DR-E) dal quale è possibile impostarne i parametri di funzionamento quali:

• Stato ON/OFF
• Velocità di ventilazione (FS1, FS2, FS3, FS4)
• Modalità di ventilazione (Recupero di calore, By-pass, Auto, Night purge)

Funzionamento con il solo comando remoto dedicato GUG
In assenza di altri comandi remoti i parametri di funzionamento del recuperatore Lossnay saranno impostati nel modo seguente:

• Stato ON/OFF: stessa modalità del modulo GUG
• Velocità di ventilazione: fissa su Velocità 4 (La velocità di ventilazione può essere modificata con l’utilizzo di un contatto esterno 0-10V o Volt-free e impostata su Velocità 3)
• Modalità di ventilazione: fissa su Auto

Funzionamento con interblocco CITY MULTI (M-Net)
Qualora il sistema Lossnay+GUG sia connesso al bus di comunicazione M-Net i parametri del recuperatore Lossnay impostabili da centralizzatore saranno:

• Stato ON/OFF
• Velocità di ventilazione
• Modalità di ventilazione

Dal comando dell’unità interbloccata (se presente) sarà possibile impostare i seguenti parametri del recuperatore Lossnay:

• Stato ON/OFF
• Velocità ventilazione

Prevalenza statica utile

Le basse perdite di carico del modulo GUG unite alla possibilità di aumentare la prevalenza del recuperatore Lossnay (funzione disponibile solo con comando Lossnay dedicato PZ-61DR-E) permettono al sistema di mantenere/garantire una sufficiente prevalenza utile a valle del sistema Lossnay+GUG.

Pompa di sollevamento condensa

La presenza all’interno del modulo GUG della pompa di sollevamento condensa consente di posizionare il collegamento di scolo fino a 550 mm di altezza, assicurando così maggiore libertà di progettazione del layout delle tubazioni e riducendo la necessità di tubazioni orizzontali.

Maggiore flessibilità installativa

La lunghezza (6 metri) del cavo di connessione (accessorio incluso nella fornitura) tra l’unità Lossnay e il modulo ad espansione GUG fa si che l’installazione sia flessibile (le due unità possono essere installate vicine o lontane attraverso un condotto dritto o dotato di curve).

• Abbinabile a Lossnay LGH-80/100
• Possibilità di gestire il controllo della temperatura di ritorno o della temperatura di mandata
• Dotato di pompa di sollevamento condensa
• Controllo flessibile con uno o due comandi
• Permette di realizzare un sistema flessibile di ventilazione meccanica in grado di abbattere parzialmente o interamente i carichi termici in ambiente.
• Elevata prevalenza residua a valle del sistema Lossnay + GUG
• Comando a filo incluso
