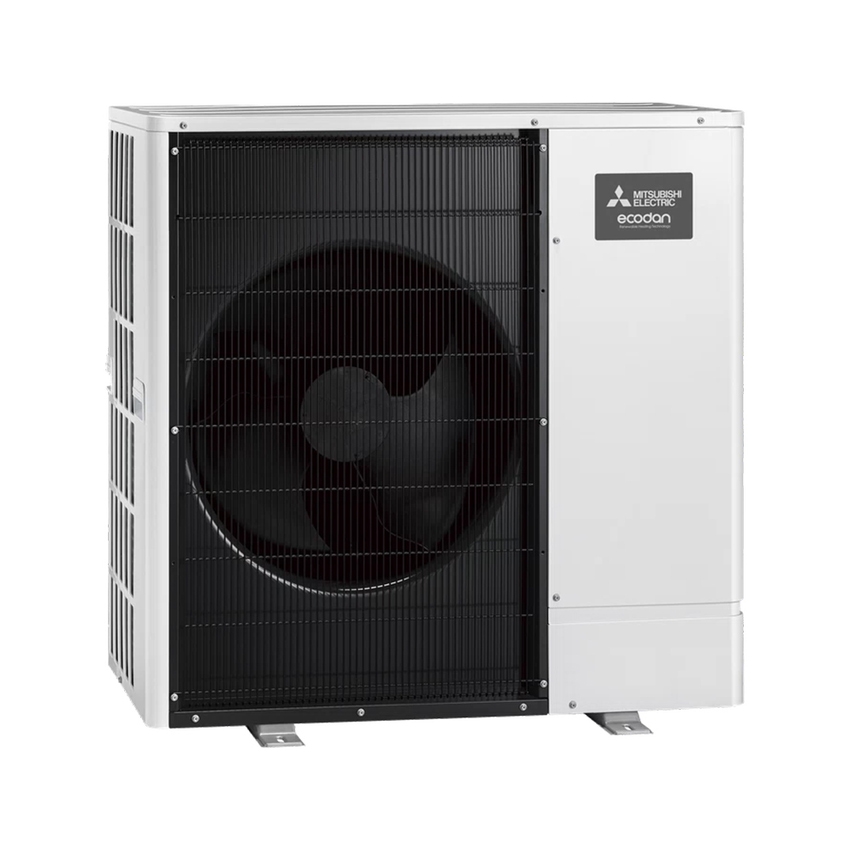

Mitsubishi ECODAN R290 unità esterna pompa di calore acqua-acqua Inverter 9 kW, monofase PUZ-WZ90VAA

Mitsubishi ECODAN PUZ-WZ90VAA, Idro Split - connessione idrauliche, per l'installazione non è necessario il patentino F-Gas, gas refrigerante R290, 12 kW potenza caldo, 12.1 kW potenza freddo, alimentazione Monofase, classe energetica SCOP A+++, primo avviamento Escluso obbligatorio

La soluzione packaged: impianto completamente ad acqua

La pompa di calore Ecodan Packaged della Serie PUZ-WZ in R290 è composta da una unità esterna dotata di scambiatore di calore gas/acqua integrato dedicato alla produzione dell’acqua refrigerata ad uso raffrescamento, dell'acqua calda ad uso riscaldamento/sanitario e da un modulo idronico interno con/senza accumulo acqua calda sanitaria integrato oppure da una centralina FTC7 modello PAC-IF081B-E e sensore di flusso modello PAC-FS01-E.

Pompa di calore per riscaldamento e raffrescamento con produzione di acqua calda integrata o opzionale

Acqua calda sanitaria prodotta in modo efficiente; temperatura in uscita fino a 75°C e classe energetica A+++ (scala da A+++ a D). Abbinando all'unità esterna il modulo interno Hydrotank è possibile assolvere a tutte le esigenze di riscaldamento, raffrescamento e produzione di acqua calda integrata. Il modulo Hydrotank è dotato infatti di un accumulo da 200 o 300 litri per soddisfare le svariate esigenze di acqua calda sanitaria. Al suo interno è contenuta tutta la componentistica principale dell’impianto idraulico primario, facilitando notevolmente la messa in opera e l'utilizzo degli spazi. Possibile anche abbinare hydrobox per soddisfare le esigenze di riscaldamento, raffrescamento e, tramite un serbatoio di terze parti, anche la produzione di acqua calda integrata. Infine è anche possible abbinare all'unità esterna la centralina FTC7 modello PAC-IF081B-E e il sensore di flusso modello PAC-FS01-E per soddisfare tutte le esigenze di riscaldamento e raffrescamento. E' anche possibile associare un bollitore opzionale esterno per l’acqua calda sanitaria.

Gas refrigerante R290

La pompa di calore PUZ-WZ adotta il nuovo refrigerante R290. Mitsubishi Electric contribuisce alla conservazione dell’ambiente introducendo il refrigerante R290 avente GWP virtualmente nullo e riducendo in modo significativo anche la quantità stessa per ogni singola pompa di calore, permettendo una significativa riduzione delle emissioni di CO2 rispetto ai modelli precedenti. È un refrigerante naturale con un potenziale di riscaldamento globale (GWP) molto basso, pari a 3, circa 1/225 rispetto all’R32. L’R290 è inoltre un refrigerante con eccellenti prestazioni termiche, un elevato calore latente di evaporazione e un risparmio di refrigerante nel sistema. Grazie a tutto ciò, l’introduzione di R290 contribuisce notevolmente alla riduzione delle emissioni di gas serra e al miglioramento dell’efficienza energetica.

Esclusivo AA Chassis

Funzionamento silenzioso

La ricerca di un prodotto che facesse della silenziosità di esercizio il suo vanto, ha portato ad una completa riprogettazione dello chassis dell’unità. Le unità AA sono più basse delle unità biventola di ugual potenza appartenenti alla generazione precedente e hanno un design discreto e ricercato. In particolare si è lavorato moltissimo sulle unità PUZ-WZ per arrivare a risultati migliori rispetto alle attuali packaged in R32. Quattro strati di gomma e feltro avvolgono tutto il corpo del compressore compresa la base con i supporti. Questo ha permesso di raggiungere potenze sonore di soli 54 dB(A) consentendo un’installazione flessibile in aree residenziali ad alta densità.

Alte prestazioni

Scambiatori HIC sono presenti su tutti i modelli della gamma mentre sulla taglia maggiore, PUZ-WZ140, è presente un compressore con tecnologia brevettata per aumentare le prestazioni riducendo allo stesso tempo dimensioni e peso. Tutte queste accortezze permettono di avere valori altissimi di efficienza stagionale e di superare brillantemente la classe di A+++  nella bassa temperatura(scala da A+++ a D)  e A++ per le mandata ad alta temperatura (scala da A+++ a D) secondo quanto definito dalla direttiva europea ErP Lotto1.

Facilità di installazione

Nelle pompe di calore Packaged R290 il circuito frigorifero è “ermeticamente sigillato” nell’unità esterna e le tubazioni di connessione sono di tipo idraulico; ciò rende particolarmente semplice l'installazione poiché non occorre realizzare le procedure tipiche dei sistemi di climatizzazione ad espansione diretta (vuoto, rabbocco refrigerante etc). Inoltre non è necessario provvedere al controllo annuale della tenuta del circuito frigorifero.  L'elevata capacità di riscaldamento delle pompe di calore Packaged viene mantenuta costante anche con basse temperature dell'aria esterna. La loro elevata efficienza energetica le eleva a prodotti di eccellenza e, grazie alle dimensioni estremamente compatte, le rendono installabili anche in spazi limitati.  Questo nuovo modello estende l’intervallo di funzionamento garantito fino a -25° di temperatura esterna, sfruttando le proprietà del refrigerante R290 per ottenere in modo efficiente temperature dell’acqua calda più elevate. Fornisce acqua calda a 75° fino a -15° di temperatura esterna. Ciò consente alla pompa di calore PUZ-WZ di essere utilizzata anche su radiatori esistenti senza opere invasive. L’elevata efficienza energetica pone le unità Packaged come prodotti di eccellenza. Le dimensioni estremamente compatte le rendono installabili anche in spazi limitati.

Sicurezza, compattezza e facilità di manutenzione

Funzionamento e installazione in piena sicurezza

La nuova pompa di calore PUZ-WZ è stata progettata per il funzionamento e l’installazione in piena sicurezza:

• Lo scambiatore di calore utilizza tubazioni di diametro ridotto consentendo di ridurre la carica di refrigerante a meno di 1Kg
• La scheda elettronica dispone di componenti antideflagranti (ATEX) e l’accesso dal frontale dell’unità semplifica i lavori di manutenzione
• All’interno della pompa di calore è integrato uno speciale dispositivo degasatore ciclonico, provvisto anche di valvola di sicurezza, che previene completamente la miscelazione del refrigerante con l’acqua di impianto e quindi il trasporto all’interno dell’abitazione
• La struttura compatta e la ridottissima area di rispetto circostante, rendono la nuova PUZ-WZ installabile in qualsiasi contesto abitativo

• Facilità d'installazione grazie alla presenza di soli collegamenti idraulici
• Classe di efficienza A+++ in riscaldamento (scala da A+++ a D) e A+ per la produzione di acqua calda sanitaria (scala da A+ a F)
• Massima silenziosità di funzionamento: soli 54 dB(A) di potenza sonora
• Temperatura di mandata 75°C
• Temperatura minima esterna fino a -25°C
• Sistema regolazione dell'acqua evoluto
